Serveur d’annuaire OpenLDAP

Généralités

Le protocole LDAP (LightWeight Directory Access Protocol) est une suite standardisée de protocoles permettant l’accès à un annuaire centralisé. Cet annuaire centralisé stocke des informations diverses comme :

des noms ;
des adresses ;
des numéros de téléphone ;
des utilisateurs ;
des groupes ;
etc.

La version actuelle de ce protocole est la version 3.

Le protocole LDAP s’inspire de la spécification X.500 mais de manière moins complexe. La norme X.500 désigne l’ensemble des normes informatiques sur les services d’annuaires définies par l’IUT (International Union Telecommunication). Il s’agit donc d’un annuaire version électronique dont l’organisation est hiérarchique, à la manière du DNS, qui correspond généralement à l’organisation de l’entreprise. Le terme Lightweight ne doit pas être compris comme "allégé", ce qui signifierait qu’il serait amputé de certaines fonctionnalités, mais bien dans ce cas de "simplifié", car la spécification X.500 est très lourde.

Le système LDAP est né en 1993 à l’université du Michigan. Le dérivé libre OpenLDAP est lui apparu en 1998.

Une base de données LDAP, de part sa nature, est optimisée pour la lecture d’informations :

authentification ;
recherche dans l’annuaire.

Les ports utilisés par le protocole LDAP sont les ports 389 (en clair comme en chiffré par startTLS) et 636 pour une connexion en TLS (solution dépréciée).

L’implémentation la plus célèbre du protocole LDAP sous Windows est l’Active Directory.

Sous Linux, les choix sont nombreux :

OpenLDAP ;
RedHat Directory Studio ;
Samba4 qui intègre un serveur LDAP ;
LinID de Linagora ;
389 DS ;
IBM Tivoli ;
…

À noter que la suite OpenLDAP au sein de RedHat 6 (et versions supérieures) n’utilise plus OpenSSL. Elle utilise à la place l’implémentation de Mozilla de NSS (Network Security Services).

La DIT

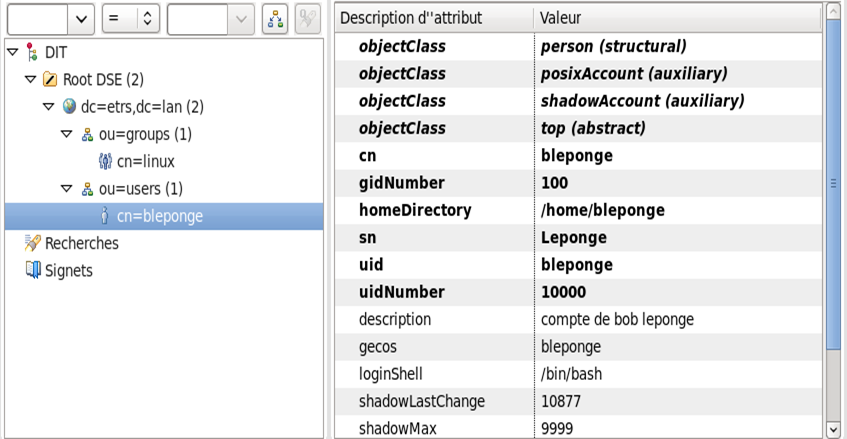

Un annuaire LDAP est un arbre de données. Cette structure hiérarchique est appelée DIT (Directory Information Tree).

Une entrée de l’arbre est un ensemble d'attributs.

Chaque entrée dispose d’un identifiant unique : son DN (Distinguished Name).

L’OLC

OpenLDAP est le serveur d’annuaire de référence pour les distributions Linux.

Dans les versions récentes d’OpenLDAP (>2.4), sa configuration n’est plus stockée dans un fichier de configuration.

La configuration réside directement dans la base de données elle-même, au sein d’une DIT spécifique : c’est la fonctionnalité OLC (On-Line Configuration), aussi connue sous le nom cn=config.

L’approche consistant à stocker 'en ligne' la configuration LDAP peut paraître complexe, mais est justifiée par la criticité du service LDAP. Stocker la configuration dans des fichiers plats imposait un redémarrage du service à chaque modification, ce qui représentait beaucoup de temps d’arrêt pour de grosses bases de données.

Il n’y a plus de fichiers .conf à modifier dans les versions récentes d’OpenLDAP.

Le schéma

Le contenu des entrées d’un annuaire est régi par des schémas. Les schémas définissent les types d’attributs d’une entrée regroupés par classe d’objets.

schéma : ensemble des classes et des attributs disponibles.
objectClass : une classe objet rassemble un ensemble d’attributs obligatoires ou facultatifs (par exemple la classe inetOrgPerson).
attribut : exemple
- mail: john.doe@etrs.lan ;
- preferredLanguage: french.

SASL

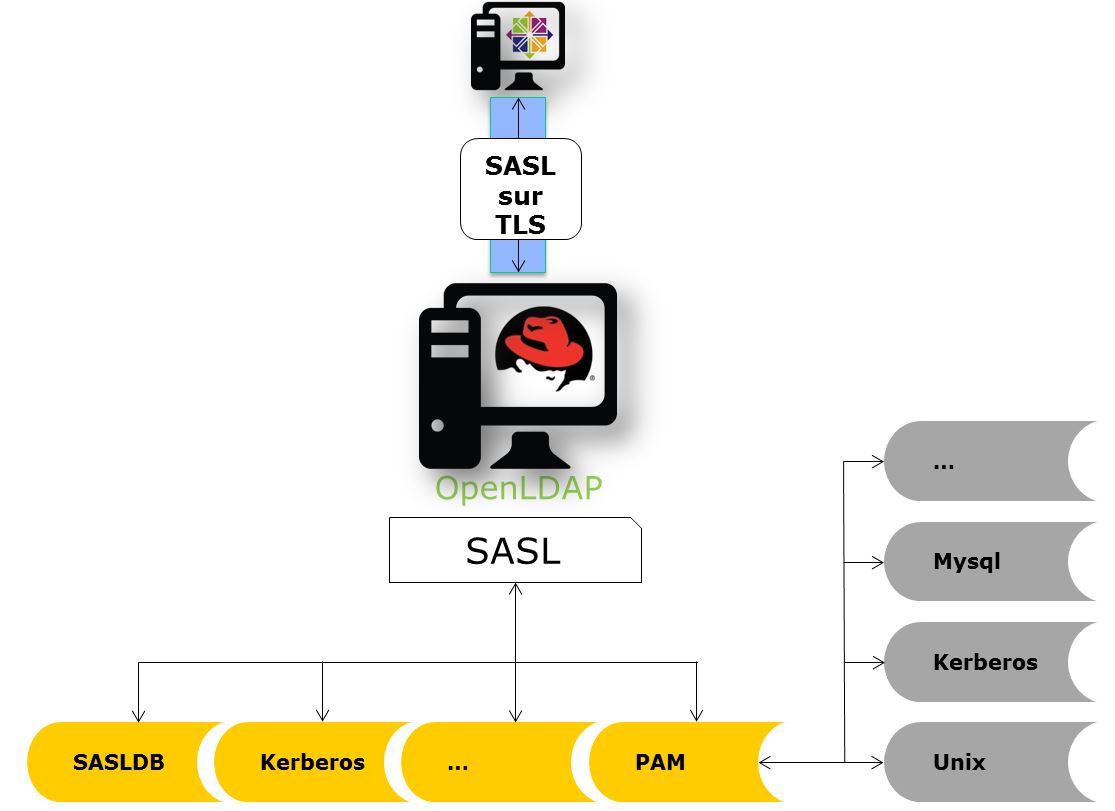

SASL (Couche d’Authenfication et de Sécurité Simple) est une méthode pour ajouter le support d'authentification aux protocoles basés sur la connexion (LDAP, SMTP, IMAP, XMPP, IRC, etc.). Pour utiliser SASL, un protocole inclut une commande d’identification et d’authentification d’un utilisateur sur un serveur et la négociation éventuelle de la protection des interactions consécutives du protocole.

Si son utilisation est négociée, une couche de sécurité est insérée entre le protocole et la connexion.

Séparer ainsi la couche d’authentification de la couche applicative permet en théorie à n’importe quel mécanisme d’authentification pris en charge par SASL d’être employé à partir de n’importe quel protocole d’application capable d’utiliser SASL.

Les mécanismes principaux SASL sont :

EXTERNAL : l’authentification est dérivée du contexte (authentification système);
ANONYMOUS : accès anonyme sans authentification ;
PLAIN : mot de passe en clair ;
OTP : mot de passe unique (One Time Password) ;
CRAM-MD5 et DIGEST-MD5 : basés sur MD5 ;
NTLM : authentification pour réseau local NT ;
GSSAPI : authentification Kerberos via GSSAPI.

Le format LDIF

Le format LDIF (LDAP Data Interchange Format) est un format de fichier texte utilisé lors des échanges d’informations en client/serveur ou entre serveurs.

Exemple de fichiers LDIF :

dn: cn=John Doe,dc=example,dc=com
  objectClass: top
  objectClass: person
  objectClass: inetOrgPerson
  objectClass: organizationalPerson
  cn: John Doe
  givenName: John
  sn: Doe
  mail: john.doe@example.com

Dans cette entrée, nous retrouvons, outre le Distinguished Name (DN) de l’objet :

4 objectClass : inetOrgPerson, organizationPerson, person et top ;
4 attributs : cn, givenName, sn et mail.

Les objectClass permettent d’inclure des attributs obligatoires ou optionnels dans une entrée. Toujours dans notre exemple, c’est l’ajout de l’objectClass inetOrgPerson qui va permettre d’ajouter un attribut mail.

L’ensemble des objectClass et des attributs sont définis dans des schémas, qu’il conviendra d’ajouter en fonction du rôle du serveur. Par exemple, pour permettre l’authentification Samba depuis le serveur LDAP, il faudra ajouter le schéma samba.schema à la configuration du serveur.

Le format LDIF a des caractéristiques très importantes :

les séries d’entrées sont séparées par des lignes vides ;
la dernière ligne doit être vide, sinon la dernière entrée pourrait ne pas être prise en compte.

Les outils clients LDAP

Des outils en ligne de commande permettent l’administration du serveur en utilisant en entrée des fichiers LDIF ou la console.

ldapadd : ajouter des entrées ;
ldapdelete : supprimer des entrées ;
ldapmodify : modifier des entrées ;
ldappasswd : modifier un mot de passe ;
ldapsearch : rechercher dans l’annuaire.

Installation du serveur

Prérequis à l’installation :

disposer des droits root ou sudo ;
disposer d’un dépot yum configuré ;
avoir ouvert les ports 389 et 636 sur le parefeu local et sur les éléments actifs

Installation :

[root]# yum install openldap-servers openldap-clients
[root]# cp /usr/share/openldap-servers/DB_CONFIG.example /var/lib/ldap/DB_CONFIG
[root]# chown ldap:ldap /var/lib/ldap/DB_CONFIG
[root]# chkconfig slapd on
[root]# service slapd start

LDAP a besoin d’un fichier de configuration (/var/lib/ldap/DB_CONFIG) pour sa base de données. Le fichier fourni en exemple lors de l’installation convient parfaitement.

Le fichier /etc/openldap/ldap.conf contient la configuration pour les clients openldap comme ldapsearch, ldapadd, etc. Toutes les informations inscrites dans ce fichier allègeront d’autant les lignes de commande interactives, puisqu’il ne sera plus nécessaire de préciser les options positionnées ici.

Le fichier /etc/openldap/ldap.conf

#
# LDAP Defaults
#

#BASE dc=example,dc=com
#URI ldap://ldap.example.com ldaps://ldap.example.com:666

#SIZELIMIT 12
#TIMELIMIT 15
#DEREF     never

TLS_CACERTDIR /etc/openldap/certs

Le répertoire /etc/openldap/slapd.d/ contient les bases de données et le schéma :

Arborescence du service OpenLDAP

# /etc/openldap/slapd.d/
|-- cn=config
|   |-- cn=schema # les schémas disponibles
|   |   |-- cn={10}ppolicy.ldif
|   |   |-- cn={1}core.ldif
|   |   |-- cn={2}cosine.ldif
|   |   |-- cn={5}inetorgperson.ldif
|   |   |-- cn={8}nis.ldif
|   |   |-- cn={9}openldap.ldif
|   |-- cn=schema.ldif # le schéma du serveur
|   |-- olcDatabase={0}config.ldif
|   |-- olcDatabase={-1}frontend.ldif
|   |-- olcDatabase={1}monitor.ldif
|   |-- olcDatabase={2}bdb.ldif # la DIT principale au format BDB
|-- cn=config.ldif # configuration globale du serveur

Les bases de données du serveur LDAP ne doivent jamais être modifiées manuellement !!!

Configuration du serveur

Avant de pouvoir utiliser les outils en ligne de commande, il convient de configurer les options par défaut :

BASE dc=etrs,dc=lan
URI ldap://localhost

En version TLS sécurisée, l’URI doit impérativement correspondre au FQDN renseigné dans le certificat !

Pour la suite du cours, nous retiendrons que :

le dn de base est : dc=etrs,dc=lan ;
l’administrateur LDAP est cn=admin,dc=etrs,dc=lan ;
les utilisateurs sont stockés dans l’unité d’organisation : ou=users,dc=etrs,dc=lan.

Il est intéressant à ce stade de visualiser la configuration par défaut avec la commande slapcat :

[root]# slapcat -b cn=config | less
...
dn: olcDatabase={2}bdb,cn=config # base de données de l'annuaire
...
olcSuffix: dc=my-domain,dc=com # suffix par défaut
olcRootDN: cn=Manager,dc=my-domain,dc=com # administrateur par défaut
...

À noter que l’administrateur n’a pas de mot de passe (olcRootPW)

Le suffixe

Le suffixe représente la racine de l’organisation. C’est l’identité même de l’entreprise. Elle correspond habituellement au suffixe DNS.

Nous allons le changer avec la commande ldapmodify :

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: olcDatabase={2}bdb,cn=config
changetype: modify
replace: olcSuffix
olcSuffix: dc=etrs,dc=lan

Le suffixe étant défini à l’installation, il faut le modifier !

Le RootDN et son mot de passe

L’entrée RootDN contient le DN de l’utilisateur autorisé à faire des modifications de l’annuaire.

Son mot de passe est défini par RootPW.

Nous allons le configurer avec la commande ldapmodify :

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: olcDatabase={2}bdb,cn=config
changetype: modify
replace: olcRootDN
olcRootDN: cn=admin,dc=etrs,dc=lan

Le suffixe étant défini à l’installation, il faut le modifier !

Pour définir un mot de passe utilisable par openldap, il faut utiliser la commande slappasswd.

Ajouter le RootPW :

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: olcDatabase={2}bdb,cn=config
changetype: modify
add: olcRootPW
olcRootPW: {SSHA}Eke0fnWgD90xZWPT/UivZEBjzBgC/Z+

Cette fois-ci, le RootPW n’ayant pas été défini à l’installation, il faudra l’ajouter!

Les trois commandes auraient pu être regroupées en une seule. Dans ce cas, il faut séparer chaque modification de l’objet par une ligne contenant un ”-“.

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: olcDatabase={2}bdb,cn=config
changetype: modify
replace: olcSuffix
olcSuffix: dc=etrs.lan
-
replace: olcRootDN
olcRootDN: cn=admin,dc=etrs,dc=lan
-
add: olcRootPW
olcRootPW: {SSHA}Eke0fnWgD90xZWPT/UivZEBjzBgC/Z+

Connexion avec le RootDN

Un RootDN et son mot de passe ayant maintenant été définis dans la DIT dc=etrs,dc=lan, il est possible de les utiliser pour se connecter :

[root]# ldapmodify -x -D cn=admin,dc=etrs,dc=lan -W

Il n’est pas nécessaire de préciser ici le serveur à contacter (options -H ou -h), la commande ldapmodify utilisera les informations du fichier /etc/openldap/ldap.conf qui a été renseigné précédemment.

La commande slapcat

Exporter le contenu de l’annuaire au format LDIF.

Syntaxe de la commande slapcat

slapcat -b suffix

Exemple :

[root]# slapcat -b cn=config | less
...
dn: olcDatabase={2}bdb,cn=config
...
olcSuffix: dc=my-domain,dc=com
olcRootDN: cn=Manager,dc=my-domain,dc=com
...

Option	Description
-b	Détermine quelle base de données est exportée.

La commande ldapmodify

La commande ldapmodify permet de modifier le contenu de l’annuaire.

Authentification binding par SASL

Syntaxe de la commande ldapmodify avec authentification SASL

ldapmodify [-y SASLMecanisme] [-H host] [-v] [-f fichier.ldif]

Exemple :

[root]# ldapmodify -Y EXTERNAL -H ldapi:/// -v -f modldap.ldif

Option	Description
-Y	Mécanisme SASL à utiliser pour l’authentification.
-v	Mode verbeux pour diagnostique.
-H	Spécifier un serveur. Le protocole ldapi permet une communication sécurisée via une socket UNIX (nécessaire pour utiliser SASL).

Option

Description

-Y

Mécanisme SASL à utiliser pour l’authentification.

-v

Mode verbeux pour diagnostique.

-H

Spécifier un serveur. Le protocole ldapi permet une communication sécurisée via une socket UNIX (nécessaire pour utiliser SASL).

Authentification binding simple

Syntaxe de la commande ldapmodify avec authentification simple

ldapmodify [-x] [-D RootDN] [-W|-w pwd] [-H host] [-f fichier.ldif]

Exemple :

[root]# ldapmodify -x -D cn=admin,dc=etrs,dc=lan -W

Option	Description
-x	Utiliser l’authentification simple au lieu de SASL
-D	BindDN à utiliser pour la connexion à la base.
-W ou -w	Demander le mot de passe (interactif ou non).
-f	Lire les modifications à effectuer depuis un fichier

Option

Description

-x

Utiliser l’authentification simple au lieu de SASL

-D

BindDN à utiliser pour la connexion à la base.

-W ou -w

Demander le mot de passe (interactif ou non).

-f

Lire les modifications à effectuer depuis un fichier

Il n’est pas nécessaire de préciser le serveur à contacter (options -H ou -h) si celui-ci est renseigné dans le fichier /etc/openldap/ldap.conf

Exemples

Il faut séparer les cas suivants :

Ajouter/Supprimer un objet. Supprimer bleponge ou ajouter asaglisse.
Modifier un objet en lui ajoutant, supprimant ou modifiant un attribut.

Ajouter un objet

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn:dndelobjetaajouter
changetype: add
...

Supprimer un objet

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn:dndelobjetasupprimer
changetype: delete

Modifier un objet

Ajouter un attribut :

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: dndelobjetamodifier
changetype: modify
add: nomdelatrribut
nomdelattribut: nouvellevaleur

Supprimer un attribut

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: dndelobjetamodifier
changetype: modify
delete: nomdelattribut

Modifier un attribut

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: dndelobjetamodifier
changetype: modify
replace: nomdelattribut
nomdelattribut: nouvellevaleur

La structure de la DIT

Les données de l’arbre de l’annuaire doivent être rangées dans des unités d’organisation (OU).

Les OU users et groups sont généralement utilisées.

Commencer par ajouter une entrée dans l’annuaire correspondant à l’organisation de l’entité :

[root]# ldapmodify -x -D cn=admin,dc=etrs,dc=lan -W
Enter LDAP Password:
dn: dc=etrs,dc=lan
changetype: add
objectClass: dcObject
objectClass: organization
dc: etrs
o: etrs
description: Serveur ETRS

Puis les deux OU concernées :

Le fichier /root/structure.ldif

dn: ou=users,dc=etrs,dc=lan
changetype: add
objectClass: top
objectClass: organizationalUnit
ou: users
description: Utilisateurs de l'ETRS

dn: ou=groups,dc=etrs,dc=lan
changetype: add
objectClass: top
objectClass: organizationalUnit
ou: groups
description: Groupes d'utilisateurs de l'ETRS

[root]# ldapmodify -x -D cn=admin,dc=etrs,dc=lan -W -f /root/structure.ldif

Activation des logs

Dans certains cas, il sera intéressant d’activer la journalisation dans la base cn=config.

Celle-ci étant très verbeuse, elle sera activée ou désactivée au besoin.

[root]# ldapmodify -Y EXTERNAL -H ldapi:///
dn: cn=config
changeType: modify
replace: olcLogLevel
olcLogLevel: stats

Il faut paramétrer le service syslog pour qu’il accepte les logs (niveau local4).

Le fichier /etc/rsyslog.conf

local4.* /var/log/slapd.log

sans oublier de redémarrer le démon syslog :

[root]# service rsyslogd restart

Le logLevel 4 permet de journaliser les requêtes effectuées sur la base.

Activation du TLS

Avant de pouvoir configurer le TLS sous OpenLDAP, il convient de disposer du certificat et de la clef pour le serveur ainsi que le certificat de l’autorité de certification, qui est indispensable au bon fonctionnement d’OpenLDAP.

Pour créer ces certificats, il est possible d’utiliser easy-rsa, qui sera abordé dans la quatrième partie du document.

Une autre méthode est d’utiliser l’outil certtool du paquet gnutls-utils.

Si l’accès au serveur LDAP se fait via le FQDN ldap.etrs.lan, il faudra impérativement créer le certificat qui répondra à ce nom. Il ne sera plus possible par la suite de se connecter en LDAPS ou en starttls via l’adresse de loopback localhost.

Création des certificats avec certtools

Installer le paquet gnutls-utils :

[root]# yum install gnutls-utils

Dans le cas d’un certificat auto-signé, il faut dans un premier temps créer une clef privée pour l’autorité de certification :

[root]# certtool --generate-privkey --outfile /etc/pki/CA/private/ca-key.key

et décliner cette clef privée en certificat public.

[root]# certtool --generate-self-signed --load-privkey /etc/pki/CA/private/ca-key.key --outfile /etc/pki/CA/certs/ca-cert.pem

Il faut ensuite générer un certificat privé pour le serveur (ldap.etrs.lan par exemple)

[root]# certtool --generate-privkey --outfile /etc/pki/tls/private/ldap.key

Puis son certificat public signé par la clef privée de l’autorité de certification créée ci-dessus :

[root]# certtool --generate-certificate --load-privkey /etc/pki/tls/private/ldap.key --outfile /etc/pki/tls/certs/ldap.pem --load-ca-certificate /etc/pki/CA/certs/ca-cert.pem --load-ca-privkey /etc/pki/CA/private/ca-key.key

Prise en compte des certificats

Le fichier /root/tls.ldif

dn: cn=config
changetype: modify
replace: olcTLSCertificateFile
olcTLSCertificateFile: /etc/pki/certs/ldap.pem
-
replace: olcTLSCertificateKeyFile
olcTLSCertificateKeyFile: /etc/pki/private/ldap.key
-
replace: olcTLSCACertificateFile
olcTLSCACertificateFile: /etc/pki/CA/certs/ca-cert.pem

[root]# ldapmodify -Y EXTERNAL -H ldapi:/// -f /root/tls.ldif

La chaîne de connexion du fichier /etc/openldap/ldap.conf doit également être mise à jour :

Le fichier /etc/openldap/ldap.conf

BASE dc=etrs,dc=lan
URI ldaps://ldap.etrs.lan

TLS_CACERTDIR /etc/openldap/certs
TLS_REQCERT try

La commande cacertdir_rehash permet de créer un lien symbolique vers le certificat de la CA dont le nom correspond au hash de ce certificat. Ceci est nécessaire au fonctionnement d’openLDAP en TLS !

[root]# cacertdir_rehash /etc/pki/CA/certs
[root]# ls -l /etc/pki/CA/certs
-rw-r--r--. 1 root root 1281 4 déc. 10:52 ca-cert.pem
lrwxrwxrwx. 1 root root 11   4 déc. 10:54 ce6a8cab.0 -> ca-cert.pem

Par défaut, le service slapd n’écoute pas sur le port 636 (ldaps) et il faut privilégier le startTLS sur le port 389. Pour activer le ldaps :

Le fichier /etc/sysconfig/ldap

SLAPD_LDAPS=yes

sans oublier de relancer le serveur :

[root]# service slapd restart

Tester la connexion

La commande openssl permet de tester la connexion uniquement sur le port 636 :

[root]# openssl s_client -connect ldap.etrs.lan:636 -showcerts

Le certificat de la CA

De nombreuses applications auront besoin du certificat de la CA.

Il est recommandé de le mettre à disposition des utilisateurs sur le serveur web du serveur LDAP :

[root]# cp /etc/pki/CA/certs/ca-cert.pem /var/www/html/

Le certificat est ainsi accessible via l’adresse http://ldap.etrs.lan/cacert.pem.

Configuration du PAM

PAM peut être configuré pour utiliser le service openldap avec la commande authconfig :

[root]# yum install nss-pam-ldapd

[root]# authconfig --enableldap --enableldapauth --ldapserver=ldap://ldap.etrs.lan --ldapbasedn="ou=users,dc=etrs,dc=lan" --enableldaptls --ldaploadcacert=http://ldap.etrs.lan/ca-cert.pem --enablemkhomedir --update

Création des utilisateurs

Création du fichier pour l’utilisateur :

vim /root/antoine.ldif

dn: cn=alemorvan,ou=users,dc=etrs,dc=lan
objectClass: top
objectClass: person
objectClass: posixAccount
objectClass: shadowAccount
cn: alemorvan
sn: Le Morvan
uid: alemorvan
uidNumber: 10000
gidNumber: 500
homeDirectory: /home/alemorvan
loginShell: /bin/bash
userPassword: {crypt}password
gecos: alemorvan
shadowWarning: 7

ldapadd -x -D cn=admin,dc=etrs,dc=lan -W -f /root/antoine.ldif
