Apache - haute disponibilité

Objectifs de ce cours :

  • paramétrer Apache en serveur frontal

  • répartir la charge entre plusieurs serveurs applicatifs

  • paramétrer Apache pour la tolérance de panne

Introduction

Apache est un serveur modulaire web (protocole HTTP).

Il peut :

  • Gérer un cache de données ;

  • Faire office de serveur mandataire ;

  • Compresser les données envoyées aux clients ;

  • et plein d’autres choses encore…​

Serveur Applicatif

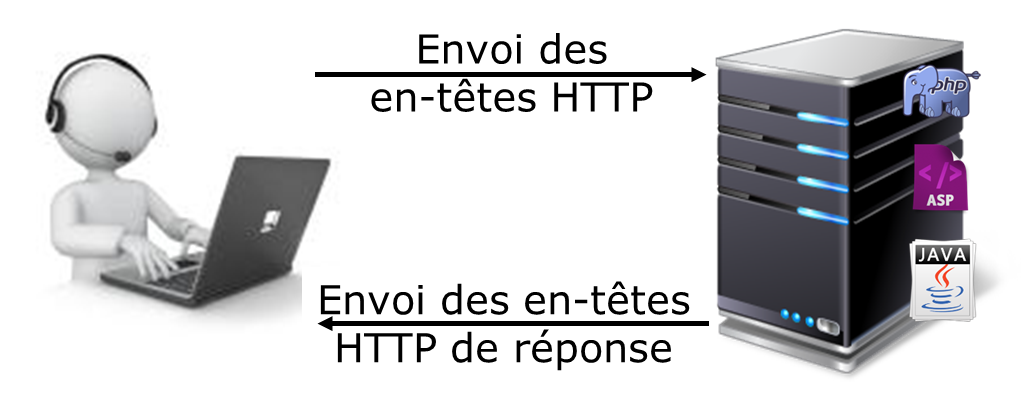

Un serveur applicatif héberge des applications dynamiques développées dans un langage de programmation web : Php / Asp / Java / Python …​

apache ha 001

Reverse proxy

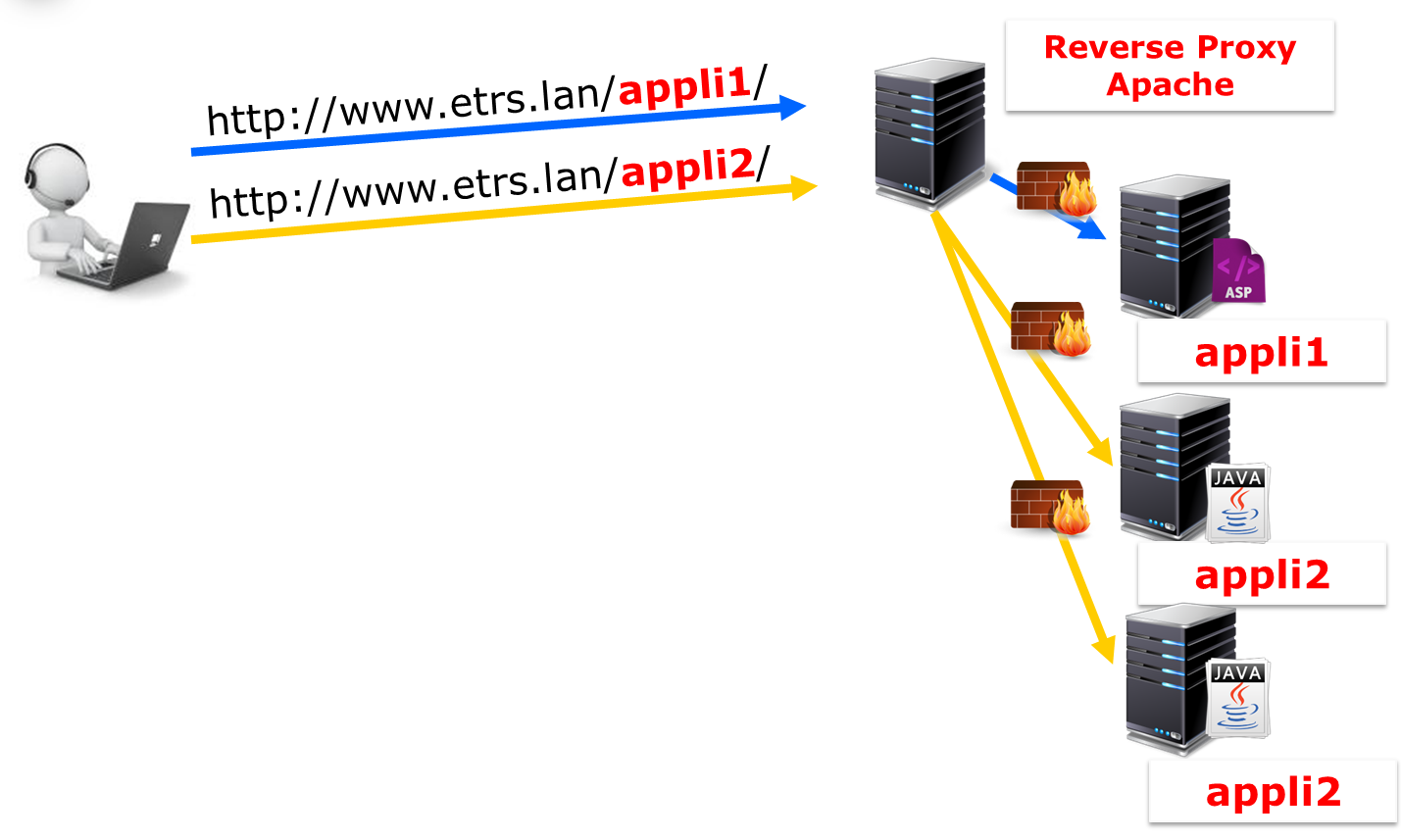

Un serveur reverse proxy (ou serveur mandataire) est mandaté par des clients pour interroger les serveurs applicatifs.

Aux yeux du client, un seul serveur est en ligne pour lui répondre. La complexité du SI lui est masqué.

Les serveurs applicatifs sont isolés derrière un (ou plusieurs) pare-feu. Leurs ressources sont dédiées aux processus métiers (SQL, Web-services, etc.).

Le reverse proxy se charge de la compression, de la mise en cache, du chiffrement, et de la répartition de charge et/ou tolérance de panne.

apache ha 002

Le module mod_proxy

Le module mod_proxy est une extension d’apache pour faire office de serveur mandataire / Passerelle HTTP.

  • La directive ProxyPreserveHost On utilise l’en-tête de requête entrante Host pour la requête du mandataire

  • La directive ProxyPass chemin url référence des serveurs distants depuis l’espace d’URLs du serveur local

  • La directive ProxyPassReverse chemin url ajuste l’URL dans les réponses HTTP envoyées par le mandataire en inverse

Les différentes fonctionnalités de mandataire d’Apache sont réparties entre plusieurs modules complémentaires :

  • mod_proxy_http,

  • mod_proxy_ftp,

  • mod_proxy_ajp,

  • mod_proxy_balancer

  • et mod_proxy_connect.

Apache peut être configuré comme mandataire directe (proxy) ou comme mandataire inverse (reverse proxy ou mode passerelle).

Pour la configuration d’un mandataire direct, reportez vous à la documentation du serveur SQUID.

Un mandataire inverse apparaît au client comme un serveur web standard. Aucune configuration du client n’est nécessaire. Le client adresse ses demandes de contenus ordinaires dans l’espace de nommage du mandataire inverse. Ce dernier décide alors où envoyer ces requêtes et renvoie le contenu au client comme s’il l’hébergeait lui-même.

L’accès des utilisateurs à un serveur situé derrière un pare-feu est une utilisation typique du mandataire inverse.

Configuration exemple d’un VirtualHost avec reverse-proxy
<VirtualHost 127.0.0.1:8080>
  ProxyPreserveHost On
  ProxyVia On
  <Proxy *>
    Order deny,allow
    Allow from all
  </Proxy>

  ProxyPass /pagebleue http://127.0.0.1:8080/pagebleue
  ProxyPassReverse /pagebleue http://127.0.0.1:8080/pagebleue
</VirtualHost>
  • La directive ProxyPreserveHost on, lorsqu’elle est activé, va transmettre l’en-tête Host: de la requête entrante vers le serveur mandaté au lieu du nom d’hôte spécifié par la directive ProxyPass.

  • La directive ProxyVia On permet de contrôler l’utilisation de l’en-tête http Via:. Définie à On, chaque requête ou réponse se verra ajouter une ligne d’en-tête Via: pour le serveur courant.

Des solutions spécialisées, comme HaProxy ou des équipements physiques comme les Citrix NetScaler, existent sur le marché, et sont plus puissantes qu’Apache. Au moment de choisir la solution de mandataire inverse, il faudra prendre en compte les éléments du tableau suivant :

Points positifs Points négatifs

HaProxy

Plus rapide

Spécifique au reverse proxy (pas de cache, nécessite Varnish ou Memcached)

Développement actif

La syntaxe est différente des autres logiciels utilisés (NginX, Varnish, etc.)

Apache

Grand nombre de fonctionnalités, il peut tout faire

Performances moindres

Solution unique pour tout le SI

Facilité de maintenance

Simuler la charge

La commande ab (Apache Benchmark) permet d’envoyer des requêtes http à un client

Syntaxe de la commande ab
ab –n X –c Y url

Exemple :

Exemple d’utilisation de la commande ab
ab –n 5000 –c 2 http://127.0.0.1:8080/page1
Table 1. Options de la commande ab
Options Commentaires

-n

Nombre de requêtes à envoyer

-c

Nombre de requêtes à envoyer par paquets

Répartir la charge

Pourquoi répartir la charge ?

  • Améliorer les performances

  • Accueillir plus de clients

  • Gérer la maintenance

  • Faire de la tolérance de panne

Plusieurs petits serveurs seront plus puissants qu’un gros pour un coût moindre.

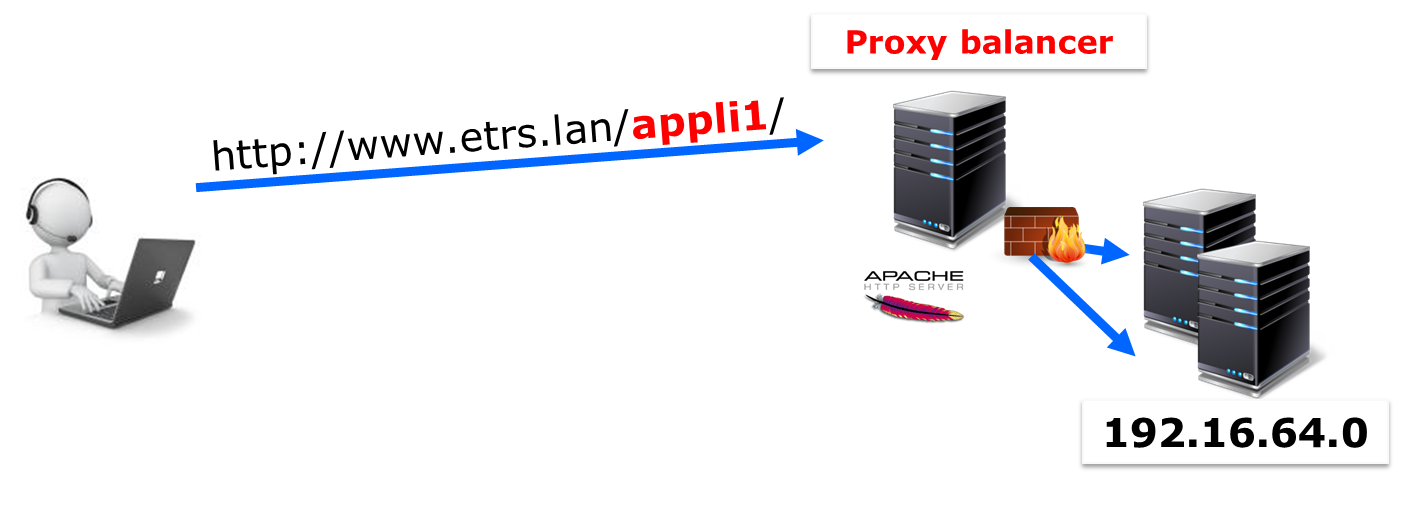

Pour répartir la charge, Apache utilise un proxy-balancer.

apache ha 003

Le module mod_proxy_balancer

Le module mod_proxy_balancer est une extension pour la répartition de charge.

  • La directive BalancerMember url [clé=valeur] ajoute un membre à un groupe de répartition de charge

  • La directive loadfactor=X est un facteur de charge entre 1 et 100

  • La directive ProxySet url [clé=valeur] défini les différents paramètres relatifs à la répartition de charge

  • La directive lbmethod=byrequests|bytraffic|bybusyness spécifie la méthode de répartition de charge (par défaut à byrequests). Les 3 méthodes de répartition de charge sont :

    • byrequests : réparti la charge entre les membres du cluster en fonction du nombre de requêtes traitées

    • bytraffic : réparti la charge entre les membres du cluster en fonction du trafic traitées

    • bybusyness : réparti la charge entre les membres du cluster en fonction de la charge actuelle

  • La directive stickysession=JSESSIONID|PHPSESSIONID spécifie un nom de session persistant du répartiteur et dépend du serveur d’applications d’arrière plan.

<Proxy balancer://mycluster>
  BalancerMember http://192.16.164.1:8080/pages loadfactor=50
  BalancerMember http://192.16.164.2:8080/pages loadfactor=50

  ProxySet lbmethod=bytraffic
</Proxy>

ProxyPass /monsite balancer://mycluster
ProxyPassReverse /monsite balancer://mycluster

Le module mod_status

Le module mod_status permet de suivre l’état du load-balancer.

  • La directive ProxyStatus On affiche l’état du répartiteur de charge du mandataire

  • La directive SetHandler balancer-manager force le traitement par le gestionnaire balancer-manager

ProxyStatus On

<Location /balancer-manager>
  SetHandler balancer-manager
  Allow from all
</Location>

Vous pouvez maintenant visiter la page /balancer-manager

Tolérance aux pannes

Apache peut réagir en cas de panne du serveur métier et exclure du cluster le service qui ne répond plus et qui renvoie un code erreur http.

<Proxy balancer://mycluster>
  BalancerMember http://127.0.0.1:8080/pagebleue loadfactor=50 retry=30
  BalancerMember http://127.0.0.1:8080/pageverte loadfactor=50 retry=30

  ProxySet lbmethod=byrequests failonstatus=500,502,503,504

</Proxy>
